Штанцевальный пресс HT-760

Автоматический штанцевальный пресс HT760
Параметр
Значение
Максимальный размер листа, мм
760х520
Минимальный размер листа, мм
320х260
Максимальный размер высечки, мм
750х500
Точность высечки, мм
±0.15
Высота стопа на подаче, мм
1050
Высота стопы на приемке, мм
940
Усилие высечки, Т
250
Диапазон плотностей
От 80г/м.кв до микрогофрокартона толщиной 4 мм
Скорость, л/час
10000
Габариты ДхШхВ, мм
3700х3200х1740
Мощность, кВт
14
Вес, кг
10000
Автоматическая машина для высечки и биговки HT760 оснащена устройством подачи, механизмом передачи с регулируемой скоростью, автоматическим механизмом подачи порошка, пневматической системой , системой автоматической смазки, системой охлаждения для основного привода и т. д., что придает машине высокий потенциал для высокой скорости и надежности в работе.
Электрические компоненты и элементы - международные бренды, обеспечивающие точность и надежность резки. Электрическая система управления контролирует в реальном времени рабочее состояние всей машины с помощью ПЛК, электронного кулачка и фотоэлектрического переключателя, что удобно для диагностики неисправностей.
Компонент
Производитель
Страна
Контроллер
Panasonic
Japan
Инвертер
Fuji
Japan
Сенсорный дисплей
Weilun
Taiwan
Контактор
Schneider Electric
France
Термо датчик
Schneider Electric
France
Фотоэлектрический сенсор
Omron
Japan
Оптический сенсор
Omron
Japan
Датчик движения
Tend
Taiwan
Реле
IDEC
Japan
Кнопки
Fuji
Japan
Основной мотор
Siemens
Germany
Ротационное соединение
SMC
Japan
Вакуумная помпа
Becker
Germany
Пневматическая муфта
Yuyi
Italy
Подшипники
FAG
Germany
Цепь
Iwis
Germany
Сплиттер
Tanzi
Taiwan
Электронные компоненты штанцевальныого пресса HT-780
Вакуумная помпа Becker и мотор Siemens

мотор Siemens

Motor Siemens.jpg

Вакуумная помпа Becker

Vacuum pomp Becker.jpg
Интерфейс показывает состояние машины, инструкцию по эксплуатации, местоположение проблемы, рекомендации по устранение неполадок, чтобы полностью реализовать связь между человеком и машиной. Промышленный чиллер, оборудованный в электрическом шкафу, обеспечивает стабильную работу электрических компонентов при постоянной температуре.
Touch screen.jpg
Высокоточная обработка при производстве станка
CNC 2.jpg
Die cutting plate.jpg
Устройство подачи бумаги
* Высокоскоростная подача обеспечивает высокую скорость подачи всех видов бумаги;
* Надежное устройство для отделения бумаги, 4-8 присоски улучшают приспособляемость и плавную подачу;
* Подпружиненные щетки стола равнения удобно регулируются, обеспечивая бесперебойную подачу бумаги;
* Согласовано с блоком предварительной загрузки и механизмом подачи, осуществляет непрерывное подачу;
Устройство подачи бумаги
* Бумага перемещается стабильно и плавно, обеспечивая точное позиционирование. Позиционирование бумаги можно регулировать во время подачи бумаги.
* Высококачественный механизм позиционирования боковой прокладки, снабженный датчиками, обеспечивает точное позиционирование перед вводом в захват бумаги;
* Регулируемая скорость проводки бумаги обеспечивает высокую эффективность подачи бумаги для тонкой бумаги и гофрированной бумаги;
Устройство для высечки и биговки

  • Закаленный стальной червячный привод и бронзовая шестерня. Главный привод. Позволяет менять движение высечки;
worm gear.jpg
* Рама плиты изготовлена из специальных материалов, которые специально обработаны и работают без деформаций;
* С регулируемой системой блокировки нижней плиты для соответствия различным спецификациям для установки пресс-формы для клиентов. Совместим с другим оборудованием, предназначенным для штамповки, нет необходимости переделывать форму;
die cutting mold 2.jpg
Guide table.jpg
*возможность установить периодичность и кол-во смазки , подаваемой автоматической системой смазки;
* Инновационная система местоположения захвата обеспечивает длительный срок точного позиционирования точной настройки;
Приемное устройство:
Оснащено боковым и задними упорами, обеспечивающим аккуратную стопу на приемке;
Регулируемые щетки, обеспечивающее бесперебойную подачу бумаги;
Оснащен автоматическими механизмами вторичной подачи, обеспечивающую безостановочную подачу, повышая эффективность работы.
Бесконтактное устройство для отбора проб реализует проверку точности резки в реальном
delivery unit.jpg
Видео работы штанцавтомата:
Автоматический штанцевальный пресс HT 760 350 грамм на м кв 8000 листов в час

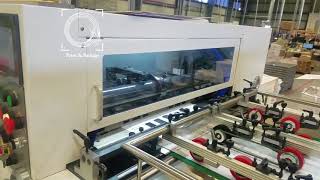

Автоматический штанцевальный пресс HT 760 7000 л в час

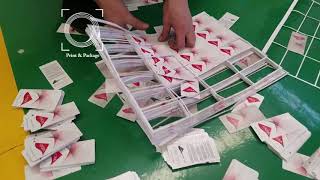

Автоматический штанцевальный пресс HT 760 высечка этикеток
запросить обоудование
Автоматический штанцевальный пресс HT 760 3 мм вспененный материал

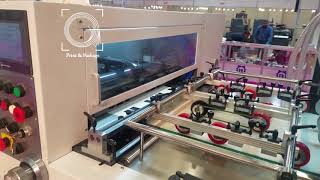

Автоматический штанцевальный пресс HT 760 6000 листов в час
Автоматический штанцевальный пресс HT 760 10000 листов в час
