ZH‑1250YF (3 точки)
Модель ZH‑1250YF предназначена для склейки картонных и гофрированных коробок с возможностью выполнения боковой склейки, предварительной фальцовки и дна с замком‑ловушкой (3 точки). Максимальная линейная скорость — 300 м/мин, автоматическая подача, мощность 17 кВт. Работает с картоном 210–700 г/м² и гофрой типов B, E, F.
Габариты машины: 13 500×1900×1300 мм, вес 3200 кг. Оснащена современной системой управления с сенсорным дисплеем, беспроводным пультом и функцией подсчёта готовых коробок.
Ключевые преимущества
- Скорость до 300 м/мин с плавной регулировкой
- Автоматическая подача заготовок
- Три способа фальцовки: боковая склейка, предварительная фальцовка, нижний замок (3 точки)
- Работа с картоном 210–700 г/м² и гофрой B/E/F
- Мощный привод 17 кВт
- Большие габариты для крупных коробок: до 1250 мм по ширине
- Сенсорное управление и беспроводной пульт
- Функция подбивки и счётчик готовых коробок
Технические характеристики
| Основные параметры | |
|---|---|
| Модель | ZH‑1250YF |
| Материал бумаги | Картон 210–700 г/м², гофрированный картон (B/E/F) |
| Макс. линейная скорость | 0–300 м/мин, непрерывная регулировка |
| Способ подачи | Автоматическая подача |
| Способ фальцовки | Одностороннее или двустороннее нанесение клея, предварительная фальцовка, дно с замком |
| Клеевой материал | Холодный клей / водорастворимый клей |
| Электропитание | 17 кВт, AC380V, 3 фазы, 60 Гц |
| Вес | 3200 кг |
| Габариты машины (Д×Ш×В) | 13 500 × 1900 × 1300 мм |
Технический лист – размеры коробок
| Диапазоны размеров (мм) | |||||
|---|---|---|---|---|---|
| Тип коробки | A | B | C | D (мин.) | E (мин.) |
| С боковой склейкой | 290–1250 | 65–800 | 80–580 | 12 | 10 |
| С предварительной фальцовкой | 290–1250 | 65–800 | 80–580 | 12 | 10 |
| С замком-ловушкой (3 точки) | 290–1250 | 65–800 | 90–580 | 70 | 10 |
Основные узлы
Выравнивающая секция
Помогает выровнять заготовку по направлению к движению, обеспечивая точную подачу в зону склейки.
Сменные крючки
Оснащена несколькими типами крючков, подходящих для работы с различными типами коробок, что расширяет технологические возможности.
Ролики и ремни сложения
Использует различные типы роликов и ремней для работы с разными типами коробок, чтобы обеспечить качественное сложение и направленное продвижение заготовок.
Предварительный обжим
Позволяет достичь лучшего склеивания и избежать смещения заготовок перед финальной фиксацией.
Верхняя клеевая станция
Оснащена клеевым диском толщиной 4,5 мм для проклейки нижней части коробки (дно).
Клеевая станция бокового клапана
Предусмотрены две станции — одна слева и одна справа, для точного нанесения клея на боковые клапаны.
Подбивщик и датчик
Помогает обеспечить подсчёт заготовок. Пользователь может установить любое количество заготовок в партии. Датчик отражает количество произведённых коробок на мониторе.
Образцы производимых коробок

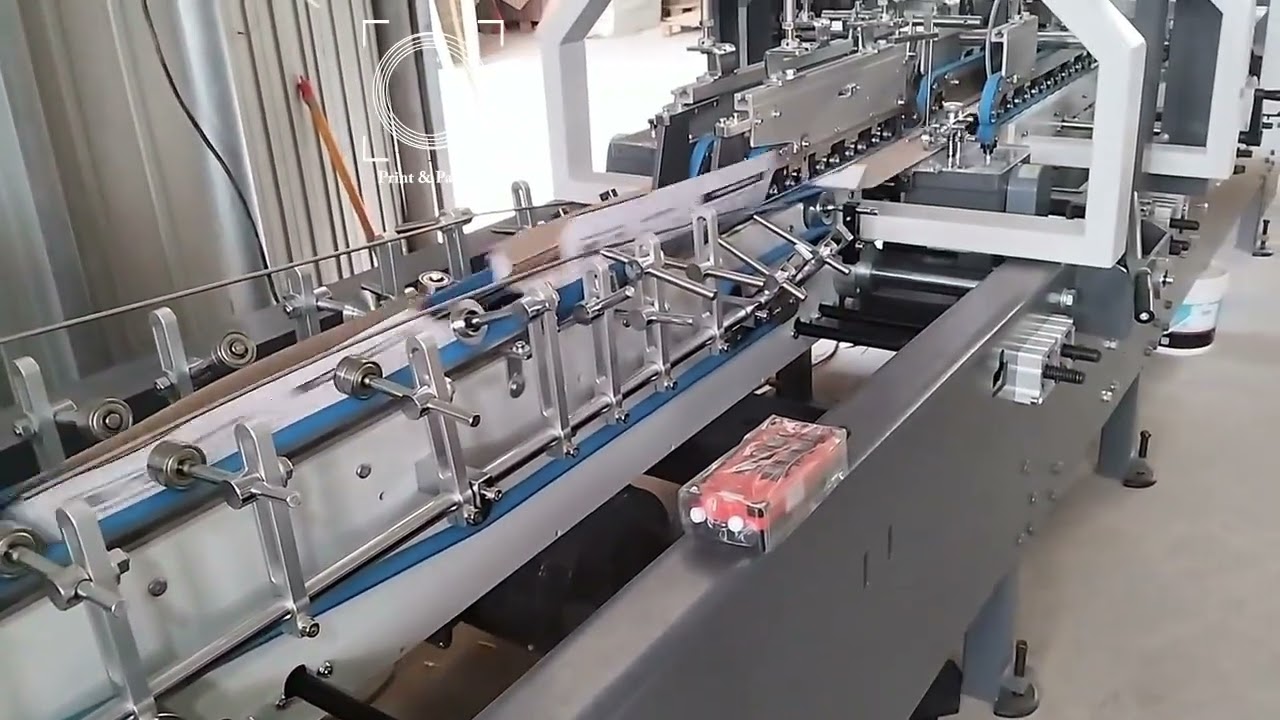

Видеообзор
